Grafit – właściwości, zastosowania i znaczenie przemysłowe

Czym jest grafit i jakie ma właściwości fizyczne i chemiczne

Budowa strukturalna grafitu – warstwowy układ atomów węgla

Grafit to jedna z najbardziej znanych i fascynujących odmian alotropowych węgla, obok diamentu i grafenu. Jego unikalna struktura decyduje o wyjątkowych właściwościach fizykochemicznych, które znajdują zastosowanie w wielu gałęziach przemysłu, od metalurgii po elektronikę i nanotechnologię.

Pod względem strukturalnym grafit składa się z warstwowo ułożonych płaszczyzn atomów węgla, w których każdy atom tworzy trzy wiązania kowalencyjne z sąsiednimi atomami, tworząc charakterystyczne sześciokątne pierścienie – układ przypominający plaster miodu. Każda taka warstwa to tzw. płaszczyzna grafenowa – dwuwymiarowy arkusz, będący pierwowzorem grafenu.

Warstwy te są połączone słabymi siłami van der Waalsa, co oznacza, że łatwo się po sobie przesuwają. To właśnie ta cecha powoduje, że grafit jest miękki, śliski w dotyku i pozostawia ślad na papierze – co od wieków wykorzystywane jest w produkcji ołówków.

Charakterystyczna dla grafitu struktura sp² – z niesparowanym elektronem na orbicie π – sprawia, że elektrony mogą przemieszczać się swobodnie w obrębie jednej warstwy, co nadaje grafitowi zdolność przewodzenia prądu elektrycznego. Ta właściwość odróżnia go od diamentu, który – mimo że również zbudowany z czystego węgla – ma strukturę trójwymiarowej sieci tetraedrycznej i jest izolatorem.

Struktura warstwowa wpływa też na anizotropię właściwości grafitu – oznacza to, że jego cechy fizyczne (np. przewodnictwo cieplne czy twardość) różnią się w zależności od kierunku względem osi warstw. Grafit jest znacznie bardziej odporny na ściskanie w płaszczyźnie niż w kierunku prostopadłym do warstw.

Przewodnictwo elektryczne i cieplne, odporność chemiczna

Jedną z najbardziej znanych i cenionych właściwości grafitu jest jego wysokie przewodnictwo elektryczne, które wynika z obecności swobodnych elektronów w strukturze sp². Przewodnictwo to zachodzi przede wszystkim w obrębie pojedynczych warstw grafenowych – pomiędzy warstwami opór jest znacznie wyższy, co wynika z braku silnych wiązań.

Dzięki tej właściwości grafit znalazł zastosowanie w produkcji elektrod do ogniw galwanicznych, ogniw paliwowych, baterii oraz elektrod do łuków elektrycznych, np. w piecach do wytapiania metali. Materiał ten nie tylko przewodzi prąd, ale także jest odporny na bardzo wysokie temperatury, sięgające nawet 3000°C w atmosferze beztlenowej, co czyni go idealnym materiałem do zastosowań w warunkach ekstremalnych.

Grafit jest również doskonałym przewodnikiem ciepła – w płaszczyźnie warstw osiąga wartości przewyższające większość metali, co wykorzystywane jest np. w produkcji materiałów chłodzących, rozpraszaczy ciepła w elektronice, radiatorów czy osłon termicznych.

Jako materiał węglowy, grafit wykazuje również bardzo dobrą odporność chemiczną – jest praktycznie obojętny wobec większości kwasów i zasad, nie reaguje z wodą, amoniakiem, a nawet z wieloma rozpuszczalnikami organicznymi. Jedynym wyjątkiem jest działanie silnych utleniaczy, np. kwasu azotowego w obecności kwasu siarkowego, które mogą utlenić grafit i przekształcić go w grafit kwasowy (prekursor tlenku grafenu).

Dzięki tym właściwościom grafit znalazł szerokie zastosowanie jako materiał konstrukcyjny w chemoodpornych aparaturach, uszczelkach, pierścieniach ślizgowych, tłokach czy jako materiał do wyrobu tygli odpornych na działanie metali ciekłych.

Różnice między grafitem naturalnym a syntetycznym

Na rynku występują dwa główne rodzaje grafitu: naturalny oraz syntetyczny, różniące się zarówno sposobem pozyskiwania, jak i właściwościami użytkowymi.

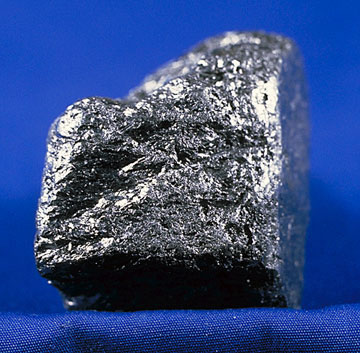

Grafit naturalny występuje w skorupie ziemskiej jako minerał powstały w wyniku metamorfizmu skał bogatych w węgiel organiczny. Wydobywany jest w postaci złóż łupkowych lub żyłowych w takich krajach jak Chiny, Brazylia, Indie, Kanada czy Mozambik. Najczęściej ma postać drobnokrystalicznej, miękkiej masy, która może zawierać domieszki minerałów ilastych, kwarcu, tlenków metali czy węglanów.

W zależności od struktury, grafit naturalny dzieli się na:

• grafit płatkowy – najbardziej wartościowy, stosowany w produkcji baterii i materiałów kompozytowych,
• grafit drobnokrystaliczny (mikrokrystaliczny) – stosowany głównie jako materiał smarny,
• grafit żyłowy – rzadki, o wysokiej czystości, występujący niemal wyłącznie na Sri Lance.

Z kolei grafit syntetyczny powstaje w wyniku pirolizy i grafityzacji materiałów węglowych (np. koksu naftowego lub smołowego) w temperaturze powyżej 2500°C. Produkcja ta pozwala uzyskać materiał o jednorodnej strukturze, wysokiej czystości chemicznej i kontrolowanych parametrach fizycznych. Syntetyczny grafit jest droższy w produkcji, ale oferuje lepsze właściwości mechaniczne i elektryczne, dlatego jest preferowany w zastosowaniach wysokospecjalistycznych, takich jak:

• produkcja elektrod do pieców łukowych,
• części do reaktorów jądrowych,
• elementy w technologii kosmicznej i wojskowej,
• osłony termiczne i kompozyty w silnikach rakietowych.

Wybór między grafitem naturalnym a syntetycznym zależy od przeznaczenia – tam, gdzie liczy się ekonomia i dostępność, stosuje się grafit naturalny. Gdy zaś potrzebna jest maksymalna precyzja, trwałość i czystość, wybór pada na grafit syntetyczny.

Obie formy grafitu – mimo odmiennych właściwości i pochodzenia – pozostają niezastąpione we współczesnym przemyśle i technologii. Ich różnorodność i potencjał sprawiają, że grafit jest jednym z kluczowych surowców XXI wieku, bez którego trudno wyobrazić sobie rozwój zielonej energetyki, nanomateriałów czy zaawansowanych technologii elektronicznych. W kolejnej części przyjrzymy się, jak szeroko wykorzystuje się grafit w konkretnych gałęziach przemysłu i jakie produkty codziennego użytku zawierają ten niezwykły materiał.

Zastosowanie grafitu w przemyśle i technologii

Grafit w elektronice, energetyce i produkcji smarów

Grafit, ze względu na swoją warstwową strukturę, wysoką przewodność elektryczną i odporność na ekstremalne warunki, znajduje niezwykle szerokie zastosowanie w wielu gałęziach nowoczesnej technologii. Jednym z najważniejszych obszarów jego wykorzystania jest elektronika i energetyka, gdzie pełni funkcje zarówno materiału konstrukcyjnego, jak i komponentu aktywnego.

W elektronice grafit służy jako:

• materiał na elektrody w bateriach litowo-jonowych – głównie w postaci grafitu płatkowego lub syntetycznego o wysokiej czystości,
• element przewodzący w ogniwach paliwowych,
• osłona przed przegrzaniem – dzięki zdolności do przewodzenia ciepła,
• substrat do produkcji cienkowarstwowych materiałów przewodzących.

W przypadku baterii litowo-jonowych, grafit stanowi podstawę dla anody, gdzie zachodzi proces interkalacji jonów litu pomiędzy warstwami węgla. Dzięki temu baterie mogą być wielokrotnie ładowane i rozładowywane bez utraty pojemności. Wraz z rozwojem elektromobilności, energetyki odnawialnej i magazynowania energii, zapotrzebowanie na grafit stale rośnie, a surowiec ten zyskał status materiału krytycznego dla gospodarek wysokorozwiniętych.

W energetyce jądrowej grafit pełni funkcję moderatora neutronów – spowalnia neutrony powstające w wyniku rozszczepienia jąder uranu, co umożliwia kontrolowanie reakcji łańcuchowej w reaktorach. W tym celu wykorzystuje się specjalnie przetworzony, bardzo czysty grafit syntetyczny, odporny na promieniowanie i wysokie temperatury.

Grafit od dawna jest także używany jako suche smarowidło, szczególnie tam, gdzie nie można stosować klasycznych olejów i smarów – np. w wysokich temperaturach, w środowiskach chemicznie agresywnych lub tam, gdzie wymagana jest czystość technologiczna (np. w przemyśle spożywczym czy farmaceutycznym).

Smarowanie grafitowe działa dzięki przesuwaniu się warstw grafitu względem siebie – zmniejsza to tarcie i zużycie mechaniczne. W praktyce stosuje się:

• proszek grafitowy do smarowania zamków, prowadnic, wrzecion,
• pasty grafitowe do śrub i połączeń gwintowanych narażonych na wysokie temperatury,
• smary grafitowe z olejami bazowymi do pracy w trudnych warunkach przemysłowych.

Ważne zastosowanie ma również grafit w powłokach antyadhezyjnych, np. w formach odlewniczych do metali i szkła, gdzie zapobiega przywieraniu materiału do formy i ułatwia jego późniejsze usunięcie.

Znaczenie w przemyśle metalurgicznym, nuklearnym i zbrojeniowym

Grafit to materiał strategiczny w metalurgii, gdzie wykorzystuje się go m.in. do produkcji:

• tygli grafitowych – odpornych na działanie ciekłych metali i bardzo wysokie temperatury (np. w przetopie żelaza, miedzi, złota),
• form odlewniczych, które dzięki grafitowi są odporne na szok termiczny i korozję chemiczną,
• elektrod łukowych w piecach elektrycznych do wytapiania stali (grafit syntetyczny o wysokiej czystości),
• materiałów ogniotrwałych, takich jak cegły, zaprawy i betony odporne na działanie płynnych żużli i metali.

W przemyśle nuklearnym, poza zastosowaniem jako moderator, grafit może być używany do budowy elementów konstrukcyjnych reaktorów wysokotemperaturowych, a także jako materiał ochronny przed promieniowaniem. Jest stabilny termicznie, nie topnieje (ulega sublimacji), i jest odporny na promieniowanie jonizujące, co czyni go odpowiednim materiałem do zastosowań jądrowych.

Zbrojeniówka to kolejna dziedzina, w której grafit – zwłaszcza w postaci materiałów kompozytowych – zyskuje coraz większe znaczenie. Kompozyty grafitowo-polimerowe są lekkie, a jednocześnie bardzo wytrzymałe mechanicznie, co czyni je idealnymi do produkcji:

• osłon balistycznych,
• elementów lotniczych i rakietowych,
• wyposażenia wojskowego narażonego na przeciążenia i wibracje.

Wysoka odporność grafitu na działanie czynników zewnętrznych (temperatura, chemia, ciśnienie) sprawia, że staje się on materiałem z wyboru w projektach wymagających precyzji i niezawodności – także w misjach kosmicznych, gdzie stosuje się go jako komponent konstrukcyjny, materiał termoizolacyjny lub osłonę przed mikrofalami i promieniowaniem.

Wykorzystanie grafitu w produkcji ołówków, materiałów ogniotrwałych i baterii

Choć grafit kojarzy się najczęściej z technologiami zaawansowanymi, nie można pominąć jego tradycyjnych zastosowań, które wciąż odgrywają istotną rolę w przemyśle. Jednym z najbardziej znanych przykładów jest produkcja ołówków grafitowych, które w rzeczywistości nie zawierają ani ołowiu, ani metali ciężkich.

Rdzeń ołówka składa się z mieszanki:

• grafitu naturalnego – odpowiadającego za ślad na papierze,
• gliny (kaolinu) – która nadaje mu twardość.

W zależności od proporcji składników uzyskuje się różne stopnie twardości (od 9H do 9B). To jedno z najstarszych i najprostszych zastosowań grafitu, które mimo rozwoju technologii przetrwało do dziś – zarówno w edukacji, jak i w sztuce.

Materiały ogniotrwałe to kolejny sektor, w którym grafit odgrywa kluczową rolę. Jego odporność na działanie żużli, gazów i metali sprawia, że:

• stosuje się go jako dodatek do cegieł i betonów ogniotrwałych,
• produkuje się z niego komponenty wyłożenia pieców hutniczych i odlewniczych,
• wykorzystuje się go w dyskach, pierścieniach i prowadnicach ceramicznych pracujących w warunkach wysokotemperaturowych.

W przemyśle bateryjnym, oprócz wspomnianej roli anody w bateriach litowo-jonowych, grafit znajduje zastosowanie również w:

• bateriach alkalicznych i cynkowo-węglowych, gdzie pełni funkcję przewodzącego rdzenia katodowego,

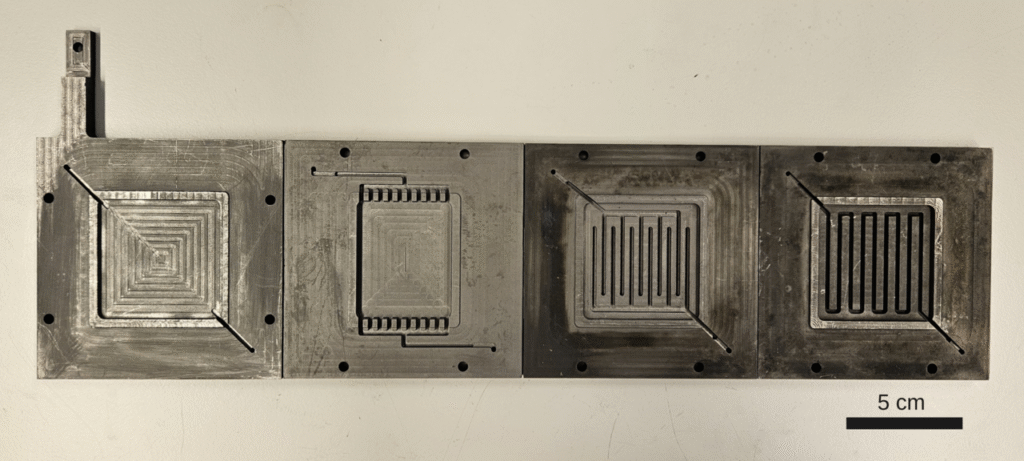

• superkondensatorach i ogniwach typu flow, gdzie grafit działa jako elektrokatalizator lub materiał zbierający ładunek.

Nowe zastosowania grafitu rozwijają się dynamicznie w obszarach takich jak:

• druk 3D z proszków grafitowych i kompozytów węglowych,
• drukowane obwody elektroniczne (PCB) na bazie tuszów grafitowych,
• ceramika przewodząca i elastyczna elektronika użytkowa.

Z uwagi na swoją uniwersalność, grafit odgrywa kluczową rolę w transformacji energetycznej, rozwoju elektromobilności i przemysłów zaawansowanych technologii, stając się jednym z najbardziej poszukiwanych i strategicznych materiałów XXI wieku. Kolejna część artykułu poświęcona będzie omówieniu globalnych zasobów grafitu, jego pozycji na rynkach surowcowych oraz wpływu eksploatacji i przetwórstwa na środowisko naturalne.

Znaczenie gospodarcze i ekologiczne grafitu

Globalne zasoby i kraje dominujące w wydobyciu grafitu

Grafit, jako surowiec mineralny, posiada ogromne znaczenie strategiczne i ekonomiczne. Występuje w przyrodzie w postaci złóż naturalnych, które mogą mieć różne formy: żyłowe, płatkowe oraz amorficzne (drobnoziarniste). Ich eksploatacja i przetwarzanie wymaga zaawansowanych technologii i infrastruktury, co sprawia, że tylko niektóre kraje dominują w globalnym rynku wydobycia grafitu.

Największym producentem grafitu na świecie są Chiny, które odpowiadają za ponad 60% światowej produkcji. Na drugim miejscu znajduje się Brazylia, a następnie Mozambik, Indie, Kanada i Rosja. Złoża grafitu występują również w Afryce (np. w Tanzanii i Madagaskarze), gdzie prowadzone są intensywne inwestycje mające na celu zwiększenie wydobycia i dywersyfikację dostaw na potrzeby przemysłu światowego.

Globalne zasoby grafitu szacowane są na kilkadziesiąt milionów ton, z czego znaczna część to grafit płatkowy wysokiej jakości, wykorzystywany m.in. w bateriach litowo-jonowych i materiałach kompozytowych. Oczekuje się, że wraz z rozwojem elektromobilności i odnawialnych źródeł energii, zapotrzebowanie na grafit będzie gwałtownie rosnąć, co czyni ten surowiec kluczowym elementem transformacji energetycznej.

Ze względu na strategiczne znaczenie, grafit został uznany przez Unię Europejską i Stany Zjednoczone za surowiec krytyczny, co oznacza, że jego dostępność może być ograniczona z powodu geopolitycznych napięć, monopolizacji dostaw czy barier technologicznych.

Grafit jako surowiec krytyczny w zielonych technologiach

W ostatnich latach rola grafitu jako fundamentu zielonych technologii wyraźnie wzrosła. W związku z koniecznością dekarbonizacji gospodarki, ograniczania emisji CO₂ i wdrażania odnawialnych źródeł energii, materiały takie jak grafit stają się nieodzowne w:

• bateriach litowo-jonowych do samochodów elektrycznych, systemów magazynowania energii i elektroniki przenośnej,
• superkondensatorach i nowoczesnych akumulatorach,
• kompozytach węglowych o niskiej masie i wysokiej wytrzymałości,
• systemach ogniw paliwowych,
• materiałach termoizolacyjnych i ogniotrwałych do produkcji ogniw fotowoltaicznych.

Warto zaznaczyć, że produkcja każdego pojazdu elektrycznego wymaga od 50 do 70 kg grafitu, głównie do anody w baterii. W rezultacie rozwój przemysłu elektromobilnego bez odpowiednich dostaw grafitu jest niemożliwy.

Ze względu na swoje właściwości przewodzące, grafit znajduje także zastosowanie w produkcji elektroniki elastycznej, ekranów dotykowych, elektroniki do noszenia (wearables) oraz czujników nowej generacji.

Nowoczesne technologie, takie jak drukowane obwody i tusze grafitowe, pozwalają na tworzenie niskonapięciowych układów w sposób szybki i tani, bez potrzeby stosowania drogich metali szlachetnych. Takie zastosowania grafitu stanowią przyszłość urządzeń typu Internet Rzeczy (IoT) oraz inteligentnych materiałów w budownictwie i medycynie.

Wpływ eksploatacji grafitu na środowisko i możliwości recyklingu

Jak każdy surowiec naturalny, wydobycie i przetwórstwo grafitu wpływa na środowisko naturalne – zarówno na poziomie lokalnym, jak i globalnym. Proces eksploatacji grafitu wiąże się z:

• ingerencją w krajobraz – szczególnie przy kopalniach odkrywkowych,
• emisją pyłów grafitowych, które mogą osadzać się na roślinności i budynkach,
• zużyciem dużej ilości wody podczas flotacji i oczyszczania rudy,
• generowaniem odpadów mineralnych i chemicznych, szczególnie przy produkcji grafitu syntetycznego.

Pyły grafitowe, choć nieszkodliwe chemicznie, mogą powodować problemy zdrowotne u ludzi (np. choroby płuc przy długotrwałej ekspozycji), a także negatywnie wpływać na faunę i florę. Wydobycie grafitu w niekontrolowany sposób, bez zachowania zasad ochrony środowiska, może prowadzić do degradacji gleby, zanieczyszczenia wód gruntowych i utraty bioróżnorodności.

Dlatego coraz większy nacisk kładzie się na zrównoważone zarządzanie zasobami grafitu, co obejmuje:

• wdrażanie zielonych technologii oczyszczania i przetwarzania,
• monitoring emisji pyłów i odpadów,
• wykorzystanie wody obiegowej i systemów filtracji,
• odnawianie terenów pokopalnianych i ich rekultywację.

Rosnące znaczenie ma również recykling grafitu – zwłaszcza z baterii litowo-jonowych, urządzeń elektronicznych i przemysłowych odpadów węglowych. Choć technologia recyklingu grafitu wciąż się rozwija, już dziś możliwe jest odzyskiwanie:

• grafitu anody z baterii zużytych,
• elementów elektrod z urządzeń galwanicznych,
• materiałów grafitowych z przestarzałych urządzeń i instalacji wysokotemperaturowych.

Recykling nie tylko zmniejsza zapotrzebowanie na nowe wydobycie, ale również redukuje ślad węglowy całych łańcuchów produkcyjnych, co wpisuje się w strategię gospodarki obiegu zamkniętego i zrównoważonego rozwoju.

Grafit, jako surowiec o unikalnym połączeniu cech fizycznych, chemicznych i technologicznych, stoi dziś w centrum globalnych zmian – zarówno przemysłowych, jak i ekologicznych. Jego przyszłość zależy od tego, jak skutecznie uda się zrównoważyć rosnące potrzeby gospodarcze z koniecznością ochrony środowiska i zasobów naturalnych. Wydobycie, przetwórstwo i recykling grafitu to wyzwania, które zadecydują o kształcie nowoczesnej technologii, energetyki i przemysłu materiałowego w najbliższych dekadach.

FAQ grafit – najczęstsze pytania i odpowiedzi

Co to jest grafit i jak powstaje?

Grafit to odmiana alotropowa węgla, powstająca naturalnie w skorupie ziemskiej w wyniku przemian metamorficznych. Można go również wytwarzać syntetycznie z węgla amorficznego.

Jakie właściwości fizyczne ma grafit?

Grafit przewodzi prąd elektryczny, ma wysoką odporność termiczną i chemiczną, jest śliski w dotyku i miękki, co czyni go idealnym do wielu zastosowań przemysłowych.

Do czego wykorzystywany jest grafit w przemyśle?

Grafit jest używany w produkcji elektrod, smarów, baterii litowo-jonowych, elementów reaktorów jądrowych, materiałów ogniotrwałych i ołówków.

Czym różni się grafit naturalny od syntetycznego?

Grafit naturalny wydobywa się z ziemi, ma bardziej niejednorodną strukturę i niższy koszt produkcji. Grafit syntetyczny powstaje w wysokiej temperaturze i ma wyższą czystość oraz jednorodność.

Jak grafit wpływa na środowisko?

Wydobycie grafitu może prowadzić do zanieczyszczenia gleb i wód, ale nowoczesne technologie umożliwiają jego recykling i ograniczenie negatywnego wpływu na ekosystemy.
