Jak łączyć ze sobą taśmy LED – przewodnik krok po kroku
Taśmy LED dają ogromne możliwości – od delikatnego podświetlenia półek po mocne światło robocze w kuchni czy warsztacie. Żeby jednak efekt był równy, bez migotania i spadków jasności, kluczowe jest poprawne łączenie odcinków oraz dobór zasilania.
Niewłaściwe połączenie potrafi powodować grzanie przewodów, nierówną barwę światła, a czasem nawet uszkodzenie taśmy lub zasilacza. W tym poradniku przejdziesz przez cały proces tak, aby połączenia były trwałe, estetyczne i bezpieczne.
Druga sprawa to planowanie. Zanim cokolwiek przetniesz, warto sprawdzić, gdzie będą narożniki, łączenia i przewody zasilające, bo od tego zależy metoda montażu. Dobrze ułożona instalacja jest łatwiejsza w serwisie i wygląda po prostu profesjonalnie.
Z artykułu dowiesz się:
- jak dobrać metodę łączenia taśm LED do warunków montażu
- gdzie ciąć taśmę i jak nie uszkodzić ścieżek przewodzących
- kiedy lepiej użyć złączek, a kiedy lutowania
- jak uniknąć spadków napięcia na dłuższych odcinkach
- jak poprawnie wykonać połączenia w narożnikach i przy przejściach
- jak sprawdzić instalację przed finalnym przyklejeniem taśmy
Planowanie połączeń i dobór taśmy do instalacji
Zanim zaczniesz łączyć taśmy LED, określ długość całej linii oraz miejsca, w których będą łączenia. W praktyce to właśnie plan decyduje, czy wystarczą proste złączki, czy lepiej przygotować lutowanie i dodatkowe przewody. Jeżeli instalacja ma mieć kilka odcinków w różnych kierunkach, zaplanuj prowadzenie przewodów tak, aby były jak najkrótsze i nie tworzyły niepotrzebnych pętli.
Zwróć uwagę na napięcie taśmy – najczęściej spotkasz 12 V lub 24 V, a to ma znaczenie przy długościach i spadkach napięcia. Taśmy 24 V zwykle lepiej znoszą długie odcinki, bo prąd jest mniejszy przy tej samej mocy, a przewody mniej się grzeją. Jeśli montujesz taśmę w profilu aluminiowym, pamiętaj, że profil pomaga odprowadzać ciepło, co jest szczególnie ważne dla taśm o wysokiej mocy.
Warto też ustalić, czy taśma jest jednokolorowa, CCT, RGB czy RGBW. Im więcej kanałów, tym więcej pól lutowniczych i żył w przewodzie, a to wpływa na dobór złączek i estetykę połączeń. Dobre planowanie to mniej cięć, mniej złączy i mniejsze ryzyko awarii.
Cięcie taśmy LED i przygotowanie końcówek do łączenia
Taśmę LED tnie się wyłącznie w miejscach do tego przeznaczonych – zwykle są oznaczone ikoną nożyczek i linią cięcia. To ważne, bo przecięcie w losowym miejscu może przerwać ścieżki i sprawić, że część diod przestanie świecić. Po cięciu sprawdź, czy pola lutownicze są całe i nie zostały nadmiernie „poszarpane” ostrzem.
Jeśli taśma ma warstwę zabezpieczającą (np. silikon), końcówkę trzeba odsłonić tak, by złączka lub cyna miały kontakt z metalowymi padami. Rób to delikatnie, aby nie uszkodzić laminatu i nie odkleić ścieżek. W taśmach o podwyższonej klasie szczelności przyda się później ponowne uszczelnienie połączenia, inaczej wilgoć może wnikać do środka.
Przed łączeniem warto odtłuścić pola lutownicze, zwłaszcza jeśli taśma była dotykana palcami lub leżała w zapylonym miejscu. Czysta powierzchnia poprawia kontakt w złączkach i ułatwia lutowanie. Najczęstszy błąd to pośpiech przy cięciu i zdzieraniu warstw – a to prosta droga do słabego styku.

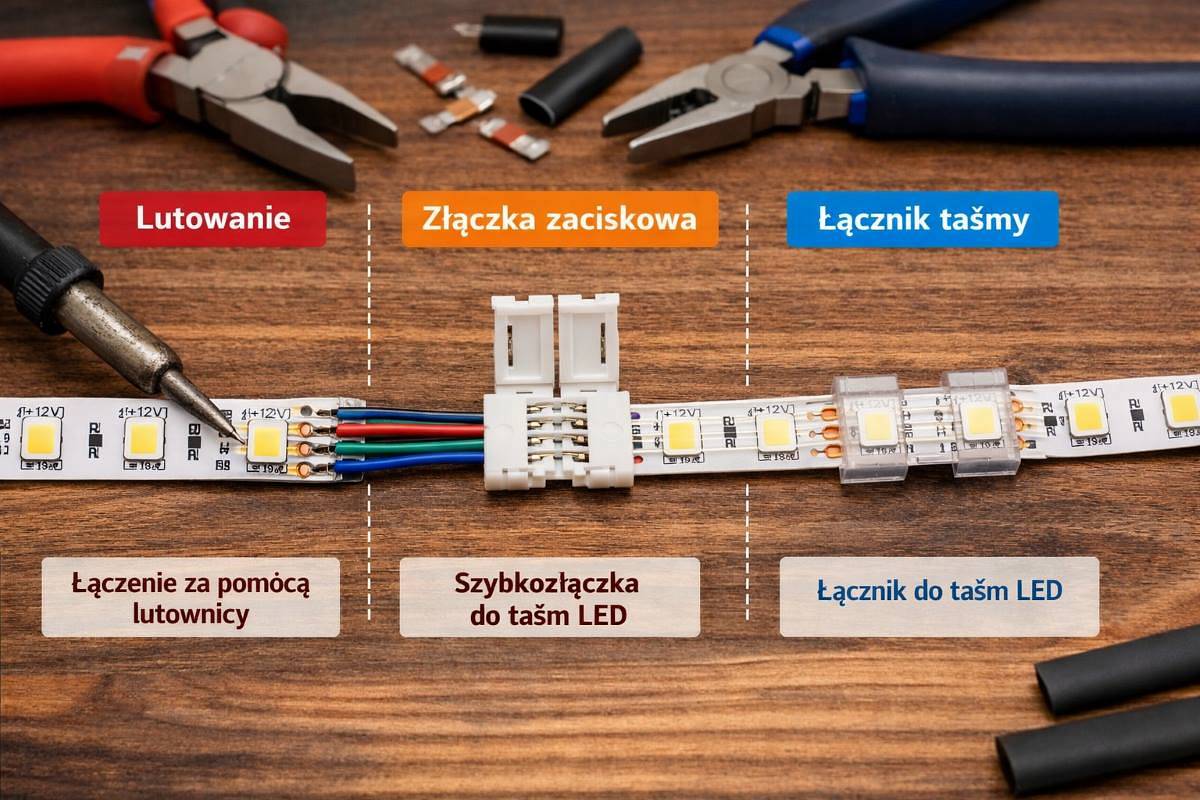

Złączki do taśm LED – szybkie łączenie bez lutowania
Złączki są wygodne, bo pozwalają połączyć odcinki w kilka minut i bez specjalnych narzędzi. Sprawdzają się świetnie w miejscach, gdzie dostęp jest dobry, a instalacja nie będzie narażona na drgania czy podwyższoną temperaturę. Kluczowe jest dopasowanie złączki do szerokości taśmy (np. 8 mm, 10 mm) oraz do typu – inna będzie dla jednokolorowej, a inna dla RGB/RGBW.
W praktyce liczy się też jakość wykonania i docisk styków. Jeżeli złączka słabo trzyma, pojawią się przerwy w świeceniu albo migotanie, szczególnie przy wyższej mocy. Warto wybierać rozwiązania przeznaczone do konkretnych parametrów taśmy – w ofercie V-TAC znajdują się złączki zaprojektowane specjalnie do taśm LED wysokiej mocy, co ułatwia utrzymanie stabilnego kontaktu.
Przy montażu złączki ważne jest równe wsunięcie taśmy do oporu, tak aby metalowe styki trafiły dokładnie w pola lutownicze. Po zamknięciu mechanizmu delikatnie pociągnij taśmę, by upewnić się, że nie wysunie się przy układaniu w profilu. Złączka działa dobrze tylko wtedy, gdy styk jest pewny i nie ma luzów.
Jak poprawnie założyć złączkę krok po kroku
Najpierw upewnij się, że taśma jest docięta prosto, a pola lutownicze są czyste i nieutlenione. Następnie otwórz złączkę i sprawdź, w którą stronę powinna wejść taśma – zwykle jest oznaczenie kierunku wsunięcia. Wsuń taśmę do końca, tak aby pady znalazły się dokładnie pod blaszkami styków, a potem zamknij klapkę złączki zdecydowanym ruchem.
Po zamknięciu złączki wykonaj szybki test – porusz delikatnie przewodem i obserwuj, czy światło nie przerywa. Jeżeli instalacja ma być ukryta w profilu, zostaw minimalny zapas przewodu, aby nie napinał złączki przy wsuwaniu klosza. W przypadku taśm wielokanałowych sprawdź też, czy wszystkie kanały świecą poprawnie i nie ma zamiany żył.
- Krok 1 – dociąć taśmę w miejscu oznaczonym do cięcia i oczyścić pady
- Krok 2 – wsunąć taśmę do oporu, pilnując zgodności „+” i „–” lub kanałów
- Krok 3 – zamknąć złączkę i wykonać test poruszeniowy przed montażem na stałe
Lutowanie taśm LED – najtrwalsza metoda łączenia
Lutowanie jest wolniejsze niż złączki, ale daje najbardziej pewne i długowieczne połączenie, zwłaszcza w instalacjach o większej mocy. Dobrze wykonany lut ma niski opór, więc mniej się grzeje i nie powoduje strat jasności na styku. To metoda polecana tam, gdzie połączenie będzie schowane i trudno dostępne, bo minimalizuje ryzyko, że po latach coś zacznie przerywać.
Do lutowania potrzebujesz lutownicy o odpowiedniej mocy, cyny i topnika, a także przewodów o właściwym przekroju. Zbyt cienki przewód może się nagrzewać i powodować spadki napięcia, nawet jeśli lut jest poprawny. Ważne jest też, by nie przegrzać taśmy – zbyt długie grzanie potrafi odkleić pady lub uszkodzić elementy SMD.
Najlepiej najpierw „pocynować” pady na taśmie oraz końcówki przewodów, a dopiero potem połączyć je krótkim dogrzaniem. Po lutowaniu zabezpiecz połączenie koszulką termokurczliwą lub inną izolacją, szczególnie jeśli taśma ma kontakt z metalowym profilem. Jeśli zależy Ci na maksymalnej niezawodności – lutowanie wygrywa z większością złączek.
Łączenie w narożnikach i na długich odcinkach bez spadków napięcia
W narożnikach często pojawia się pokusa „zagięcia” taśmy, ale to zwykle kończy się pęknięciem ścieżek albo odklejaniem się laminatu. Lepszym rozwiązaniem jest wykonanie połączenia przewodem – krótki mostek pozwala zachować kąt i odciąża taśmę mechanicznie. Przy taśmach wielokanałowych porządek w przewodach jest kluczowy, bo pomylenie kanałów objawi się dziwnymi kolorami lub brakiem jednego z nich.
Przy długich liniach światła problemem bywa spadek napięcia, który objawia się przygasaniem końcówki taśmy. Pomaga wówczas zasilanie z dwóch stron albo doprowadzenie zasilania w kilku punktach, zamiast ciągnąć cały prąd przez jeden początek. Warto pamiętać, że im większa moc na metr, tym szybciej spadek napięcia stanie się widoczny.
Jeżeli montujesz taśmę w profilu, zostaw miejsce na ułożenie przewodów tak, by nie naciskały na diody ani nie wypychały klosza. Dodatkowo unikaj prowadzenia przewodów równolegle z przewodami zasilającymi urządzenia o dużym poborze, bo w niektórych przypadkach może to zwiększać ryzyko zakłóceń. Dobrze zaprojektowane zasilanie i poprawne punkty wtrysku prądu dają równomierne światło na całej długości.
Testy połączeń i uruchomienie instalacji krok po kroku
Zanim przykleisz taśmę na stałe, zawsze wykonaj test „na sucho” – podłącz zasilacz, sprawdź wszystkie odcinki i porusz delikatnie miejscami łączeń. To moment, w którym najłatwiej poprawić złączkę, przelutować pad albo zmienić długość przewodu. Jeśli używasz sterownika, sprawdź reakcję na ściemnianie i zmianę barwy, bo błędy w połączeniach kanałów wychodzą wtedy najszybciej.
Po teście zwróć uwagę na temperaturę – po kilku minutach pracy dotknij przewodów i miejsca łączenia, aby ocenić, czy nie robią się podejrzanie ciepłe. Nadmierne grzanie to sygnał złego styku albo zbyt cienkiego przewodu, a ignorowanie tego może skrócić żywotność instalacji. Dopiero gdy wszystko działa stabilnie, przyklej taśmę i zamknij profile lub maskownice.
Na końcu upewnij się, że przewody są odciążone mechanicznie i nie „wiszą” na połączeniach. W szafkach i sufitach podwieszanych warto też zostawić niewielki zapas przewodu serwisowego, dzięki któremu ewentualna naprawa będzie łatwiejsza. Taki detal często decyduje, czy drobna usterka oznacza szybkie poprawki, czy demontaż całej zabudowy.
FAQ czyli najważniejsze pytania dotyczące łączenia taśmy LED
Czy mogę połączyć taśmę LED przez skręcenie przewodów bez lutowania i bez złączki?
Da się to zrobić, ale nie jest to rozwiązanie polecane do stałej instalacji. Skręcone przewody mają tendencję do luzowania się, a opór styku bywa większy, co może powodować migotanie i grzanie. Jeśli chcesz połączenia bez lutowania, lepiej postawić na solidną złączkę lub szybkozłączkę w puszce.
Dlaczego taśma świeci słabiej na końcu po dołożeniu kolejnego odcinka?
Najczęściej powodem jest spadek napięcia wynikający z długiego odcinka i zbyt dużego prądu płynącego przez ścieżki taśmy. Pomaga zasilanie z dwóch stron lub doprowadzenie zasilania w dodatkowym punkcie, a czasem też zastosowanie taśmy 24 V zamiast 12 V. Warto również sprawdzić, czy przewody zasilające mają odpowiedni przekrój.
Co wybrać – złączki czy lutowanie, jeśli zależy mi na trwałości?
Jeżeli priorytetem jest długotrwała stabilność, lutowanie zwykle będzie trwalsze i mniej podatne na problemy ze stykiem. Złączki są świetne do szybkiego montażu i miejsc łatwo dostępnych, ale przy wyższej mocy i trudnym dostępie lepiej postawić na lut. Dobrą praktyką jest też zabezpieczenie połączeń izolacją i odciążeniem przewodów, niezależnie od metody.
